JWC-D40
精密恒温槽
说 明 书
上海思尔达科学仪器有限公司
SHANGHAI S.R.D. SCIENTIFIC INSTRUMENT CO.,LTD
JWC- D40精密恒温槽说明书

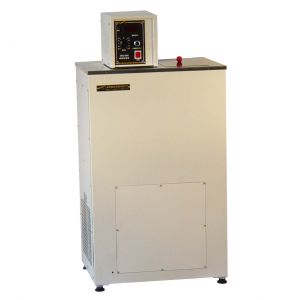

JWC-D40精密恒温槽是上海思尔达科学仪器有限公司根据合成纤维、塑料、橡胶、石油化工、生物医药、电子电器等行业生产和科研的需要,根据商品检验的需要而研制生产的低温型恒温槽,有制冷、制热两大功能,对环境无特殊要求,自动化程度高,控温精度高,为各种检测和科研提供了可靠的恒温条件。
JWC-D40精密恒温槽由数字显示器指示温度偏差,温度分布及波动均控制在±0.03℃以内(与介质有关),是目前国内精度较高、温度范围较宽的恒温槽。
JWC-D40精密恒温槽采用法国产全封闭压缩机制冷系统,方便地获得低温恒温要求。
JWC-D40精密恒温槽,烤漆机身,不锈钢面,造型美观,操作方便。合上空气开关,按下电源开关,恒温槽即在机内微电子系统的控制下,自动按照预置的温度进行恒温。
本型号仪器根据用户要求专门制造。
技术指标(具体要求根据用户需要协调)
控温范围: -30~30℃(可扩展至-35℃)(具体要求根据用户需要协调)
温度微调: ≥±5℃
槽温波动: ±0.01℃~±0.03℃(-10℃以下±0.05℃,与介质有关)
槽温分布: ±0.01℃~±0.03℃(-10℃以下±0.05℃,与介质有关)
数显修正值: ≤0.1℃ (分档点)
温度预置: 25,15,5,0,-10,-13,-18,-25,-30℃(具体要求根据用户需要协调)
恒温槽容积: 22L(具体要求根据用户需要协调)
工作室尺寸: 16×26×28cm3(具体要求根据用户需要协调)
制冷机组: CAJ 2423LBR,R502A 输入功率700W
额定功率: 1KW
电 源: 220V 15A 50HZ
环境温度: ≤28℃
外形尺寸: 55×40×126cm3 (长×宽×高) (具体要求根据用户需要协调)
工作原理
电气系统包括温度设定,温度检测,比较差值放大,PID调节,驱动执行等单元。不同的温度设定值,决定了不同的电桥平衡点,电桥输出与微调输出的微调电压同时送入一精密比较器。若检测温度低于设定温度,放大器输出使执行电路工作在加热状态,实行PID调节使加热平均功率随差值的减小而减小。若检测温度高于设定温度,放大器输出加热状态中断,由于控制带很窄,因此能获得相当高的精度而无大辐度的振荡现象。
电子系统及搅拌器由操作面板上的电源开关控制。
温度传感器铂电阻,设置在工作区左侧。电子系统工作在恒温的小环境中,以保证温控的稳定。
制冷系统恒温槽底部安装了一台CAJ 2423LBR 全封闭制冷机组。制冷机组的蒸发器浸没在恒温槽的介质中,介质使用酒精溶液,配比不低于2:1(酒精:水),当压缩机运行时,通过蒸发器对介质制冷。
制冷机组由仪器后侧下方的自动空气开关独立控制,合上开关,制冷机组及泵运转,反之则关闭。
开启制冷机组时,必须保证停机-开机的间隔时间不少于5分钟。
操作说明
1.电源开关: 往上压下,电源接通,开关灯亮,控制系统通电,搅拌器运转。
2.选择开关与微调: 选择需要的工作温度。将开关转至对应点处,即自动地根据温度预选值恒温,数字显示为温度偏差,可调节微调旋钮消除之。微调旋钮调节范围为±5℃,如需设置预选值间的温度值,如-3℃时,可将旋钮对应0℃,将微调旋钮自中间值(5-0)逆时针转三圈(左右),相应地稳定后,液晶数显为-3.00℃(否则,略旋微调钮),注意,此时其输入值与标准值之差可能超过0.1℃,以标准温度计为准。
3.加热指示灯: 灯亮时,表明加热电源接通。
4.制冷机组: 由恒温槽后下方的空气开关控制。
注意:制冷机停机后,五分钟内不得再开机。
使用方法
1.检查电源线,检查电源开关及制冷开关在关断位置。接通电源,电源插座必须良好接地。
2.自恒温槽上方向槽内注入酒精溶液(20℃以下,浓度>50%,工作在+5℃以上,可使用水),并使液位在不锈钢槽顶面以下20~30mm。
3.设置温度。
4.接通电源开关,如预选温度低于室温+5℃,将后面制冷开关接通。
5.经过相应的调节时间,当实际温度稳定值(标准温度计值)与预置值存在一个稳定的差值时,调节微调旋钮,可予以消除。微调调节方法如下:
⑴将旋钮右上角小柄逆时针方向拨动,打开锁紧装置。
⑵若实测温度偏低,旋钮顺时针方向转动;实测温度偏高,逆时针方向转动。每一数字间隔约可补偿0.1℃。
⑶稳定后,若还有误差,再予以微调调整,最后锁紧。
槽温读数方法
1.标准温度计的示值
槽温的标准值以插在测试架上的标准温度计为依据,标准温度计均附有检定书,并给出相应点的修正值。如标准温度计的读数为20.00℃,查检定书,其修正值为+0.04℃,则此点的读数为20.04℃。
2.标准温度计的露茎校正
标准温度计要求使用全浸方式,实际应用中,有时无法达到,此时可采用露茎校正计算来满足要求,计算公式为:
Δt=K·n·(t观-t环)
式中: K=0.00016(仅适用于水银玻璃温度计);
n: 露出被测体系之外的水银柱高度,以温度差值表示;
t观 : 温度计上的读数;
t环: 环境温度,以露出部分水银柱高度的中点计(将另一支温度计的水银球部置于该中点测量得到)。
当处于全浸方式时,△t=0。
3.实际槽温值
实际值=示值+修正值+露茎校正值
例: 示值为20.00℃,修正值+0.04℃,环境温度+10℃,露茎5℃
则实际值=20.00℃+0.04℃+0.00016×5×(20-10)=20.048℃
注意事项
必须经常注意槽内液位的下降,当液位低于面板下40mm时,必须补充,以免槽内加热器裸露液面导致损坏。
维修服务
本公司产品在非人为因素导致损坏的情况下,免费保修壹年,第贰年起酌情收费。设备如有故障,请先与本公司技术部联系。
请即将附后的保修记录卡寄回本公司。
