NCY-S1–系列(2位、4位、6位)
黏度自动测定系统
近卅年0.01℃精密恒温槽研究制造服务经验
整廿五年NCY自动黏度仪研究制造服务经验
自有知识产权，机械电子、硬件软件
全部自有研发设计，绝无产权纠葛！

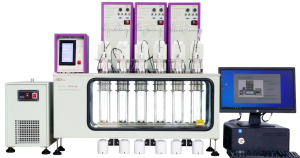

黏度测定系统是为聚合物的特性黏度、黏数、平均聚合度、黏均分子量等专门设计研制的自动化测试设备，根据系统配置的测试单元数，分为NCY-s1/2、NCY-s1/4、NCY-s1/6，相应配置二组、四组、六组测试单元，可同时供二支、四支、六支黏度计使用。

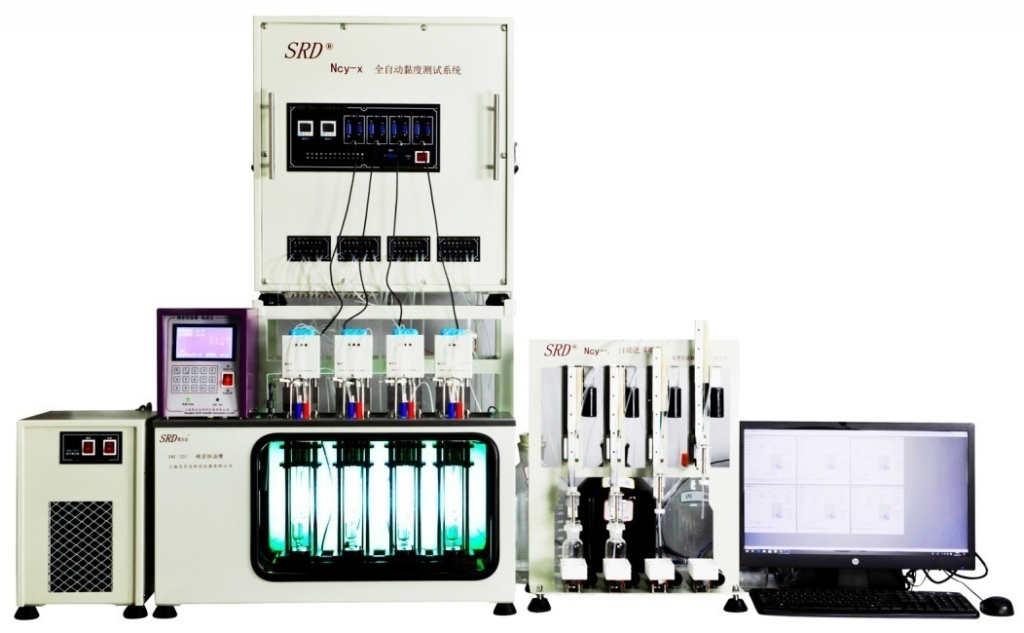

Ncy-s1系列
全自动黏度仪
说明书
（NCY-S1,2022.10版）
黏度测定仪是为聚合物的特性黏度、黏数、平均聚合度、黏均分子量等参数的测试而专门设计研制的自动化测试设备，根据系统配置的测试单元数，分为NCY-S1/2、NCY-S1/4、NCY-S1/6，相应配置二组、四组、六组黏度测试单元，可同时供二支、四支、六支黏度计使用。
使用Ncy-S1全自动黏度测定系统以后：
原来由人工进行的一定量溶液流经毛细管所需时间的测定，
原来由人工进行的数据有效与否的判定，
和NCY自动黏度仪一样，仍将由系统执行；
系统仍将即时形象地显示各单元中毛细管黏度计中的溶液流动情况；
系统仍将自动地反复测试、剔除超差结果，得到准确的流经时间；
系统仍具备由我们拥有的九十年代国家科研项目成果——JWC精密恒温槽，仍将一如既往地提供长时间优于±0.01℃的温度波动与分布，保证任一时刻、任一位置测试数据的一致性。
除此以外，Ncy-S1全自动黏度测试仪还具备如下新功能：
不再需要人工去为黏度管加液，自动送液装置，能自动地将溶液送入黏度计毛细管；
自动测试结束，系统将自动抽取废液，并等待下—样品的送达；
新样品送达后，能自动地完成毛细管的润洗与黏度测试；
在需要对毛细管进行清洗时，启动清洗程序，系统即可自主完成洗液进液——浸泡——回收——清洗——干燥的全过程，而不再需要人工参与。
1.系统结构简介
Ncy-S1全自动黏度测定仪由下列部分组成：

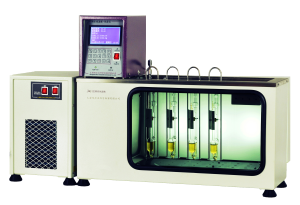

1.1 JWC-32C1精密恒温槽，含制冷循环槽XWC-100/1，见下图：
精密恒温槽为黏度的测试，提供了一个最基本的高精度恒温场，根据测试单元的数量，分为JWC-32C1精密恒温槽，用于二位和四位黏度计单元）；JWC-32C1加长型精密恒温槽，用于六位黏度计单元。同时配置的制冷循环槽XWC-100/1，作为精密恒温槽JWC-32C1的辅助装置，在环境温度高于实验环境5℃以上时（如果实验温度25℃，环境温度高于20℃）必须开启，参与恒温工作。
精密恒温槽JWC-32C1（含加长型）与制冷循环槽XWC-100/1的具体操作使用，请参照相应设备的随机说明书。
1.2控制系统
S1控制系统由控制单元、黏度计组件，进样机构，以及附件组成，控制单元内含管路系统与软硬件电子控制系统。
每台控制单元控制二组黏度计组件。
控制单元内含自动进样和自动清洗的管路系统，（简称管路系统，）以及软硬件电子控制系统，（简称电控系统）。
管路系统和电控系统和软件系统，均系自有知识产权。
S1控制系统单元 黏度计组件
1.2.1管路系统
管路系统中，设计了一批泵和阀，提供了液体和气体的定向流动及动力。
1.2.2电控系统
根据实验要求，自动完成实验所需的一系列指令，包括完成自动测试的一
系列指令，或者完成黏度计及相应管路清洗的一系列指令。
1.3黏度计组件
黏度计组件外形见上图。
恒温槽的精密的恒温环境就是放置黏度计组件的，使黏度计能在精密恒温
的环境中，测定溶剂、溶液在毛细管中的流动速度。
1.4进样系统
为方便实验者操作，进样系统安装在精密恒温槽的底部，以及黏度计组件
和恒温槽背部之间，实验者只需把放置有溶剂，或已溶样的溶样瓶放入进样器的溶样瓶座就可以了，系统只要接收到需要测试的指令，溶剂或溶液就会自动送入黏度计，后面的事，都是自动的，实验者不必参予。
1.5中央控制器
如果整个S1系统，使用了六组黏度计组件，那么就需要三台控制系统单元工作。

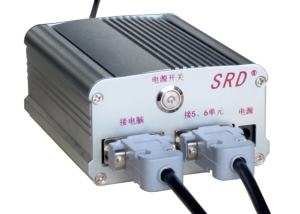

这六支黏度计是可以同时工作的（包括测试和清洗），这就需要一台控制器来协调，中央控制器（下图）就是完成这项任务的。
中央控制器
1.6电脑

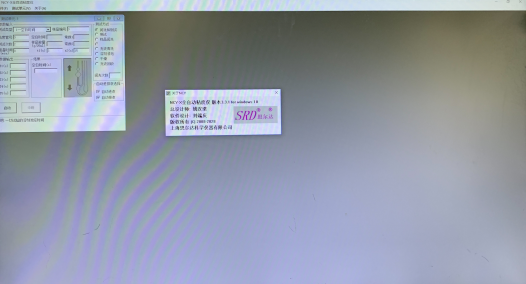

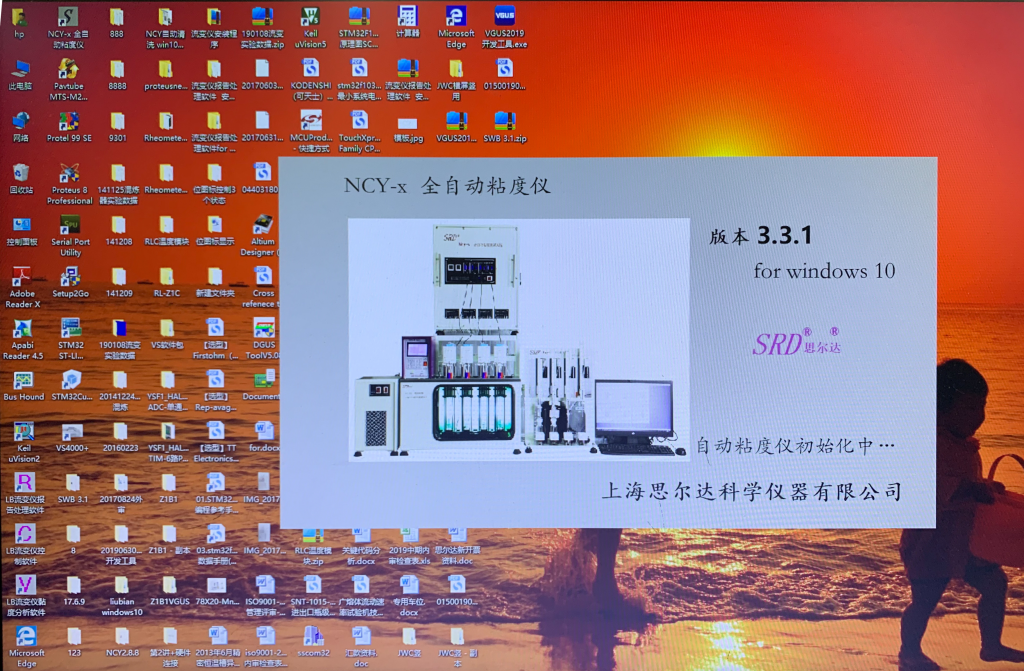

本系统在电脑上进行操作，完成测试，计算，制表，最终打印结果。
2．系统连接
整个测试系统由多个单元和组件组成，在进行工作之前，需要把这些单元组件
连接起来。
2.1控制系统单元与输入输出溶剂，溶液的连接。

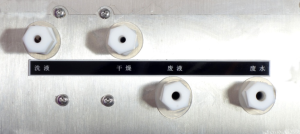

每个单元的背面，都设置了一组输入输出管道接头，分别为：洗液、丙酮、废
液收集、废水收集（见图），其中，洗液是可以重复使用的，分别用管道连接4个暂存用的试剂瓶。
附图 进出液管接头
2.2黏度计组件与控制系统单元的连接。
S1控制系统单元前有一排弧形的管道接头，标有 Pa、Ya、Ja、Da、Ca、Pb、Yb、
Jb、Db、Cb等十个编号，分别与黏度计管道编号对应相连，左边的黏度计管道插入系统单元的左半边五个接口，右边的黏度计管道插入系统单元的右半边接口，不能插错。
将黏度计组件电气插件按对应编号插入控制系统单元面板上对应的插座上。

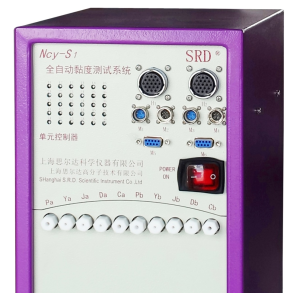

控制单元管道、电气接插件
2.3进样系统与控制系统单元的连接
每台进样系统供左右二组黏度计组件工作，同样区分左右，共有两个电气插件连接至控制系统单元，编号为H1，H2，将进样器的电气插件插入控制系统单元对应的插座中。
2.4中央控制器的电气连接
中央控制器共4个通讯端口，和一个电源端口，其中一个与RC通讯，另三个分别与三个控制单元通讯，将电缆按中央控制器上的标识连接。
3．操作
3.1准备工作
3.1.1在工作台上水平稳妥地安置。
3.1.2恒温槽、制冷循环槽的准备工作，参见恒温槽及制冷槽说明书。
3.1.3四个试剂瓶的准备工作：
在洗液瓶中加入洗液（铬酸洗液或其他），加至离瓶口2cm以下；
在干燥瓶加入助干燥试剂（如丙酮），加至离瓶口2cm以下；
废液收集瓶和废水收集瓶都是空瓶。
3.1.4将净水管连接至实验室净水龙头，水流尽量调小。
3.1.5在精密恒温槽和制冷槽里加水（参见相关说明书）后，插上电源，打开电源开关，无异常。
待恒温稳定。
3.2测试
3.2.1测试系统开机
依序打开电脑，打开NCY自动黏度仪测试软件，打开中央控制器电源，打开各控制系统单元电源。
3.2.2进样
将装有已溶样的溶样瓶，放入进样器的瓶座（见图）。
待测溶液不能少于25ml。

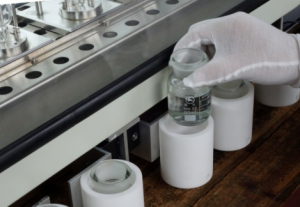

放入瓶座
3.2.3测试

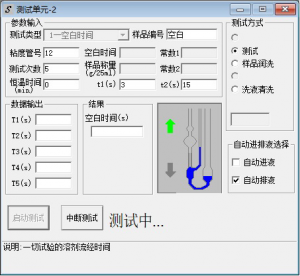

在软件上选择对应的测试单元界面，输入参数，点击“启动”后，仪器则按设定的程序，进液，测试，及排液，数据输出（下图）。

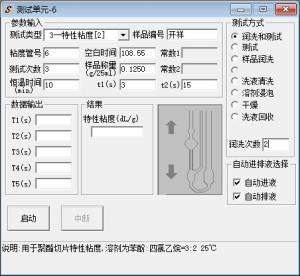

参数输入界面
3.3清洗
3.3.1清洗前准备工作
检查洗液、干燥液（如丙酮）是否残缺，如不能确定，建议加满；接通纯水管路，并稍微打开纯水阀门，确认有水流出。检查废液瓶和废水瓶是否还有足够的储液空间，如不能确定，建议预先排空。
3.3.2启动洗液
将一空白溶样瓶放入对应单元的瓶座内，在软件上选择对应的单元界面，并设置参数（下图），点击“启动”后将自动进行洗液浸泡，清洗，干燥完成。整个清洗过程时间比较长，清洗尽量在仪器闲时进行。
3.3.3清洗结束
清洗结束后，必要的话将废液瓶和废水瓶排净。

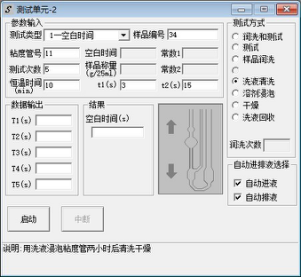

图： 启动洗液设置参数界面
4主要技术指标
工作环境 室内实验室环境；
计时范围： 0.01s-9999.9s；
黏度测试范围： 0.2-6000（mm²/s）(可扩展到50000mm²/s)；
计时精度： 0.0001s；
计时实测重复精度： 0.02s（排除溶液中残余杂质影响后）；
温度控制范围： （5-80）℃；
温度波动： 优于±0.01℃；
温度分布： 优于±0.01℃；
温度长时间稳定： 优于±0.01℃；
绝缘类别； I类；
电源： 220V，（50-60）HZ，10A；
额定功率： 1.8KW；
总净重 S1/6/4/2（kg） 171/134/101
- 关于市场保有产品的兼容
鉴于我们自1994年开始研发了历时四年、至1998年进入市场的NCY自动黏度仪，二十多年来，在国内市场上，占有率已达80%以上，为了方便上述用户的技术改造，节省资金，所以我们现在升级的NCY-S1全自动黏度仪，兼容了原NCY自动黏度仪，使自动黏度仪用户，包括早先的，也包括潜在的，都可以方便地升级到NCY-S1全自动黏度仪。
*96
6.售后服务
软件升级 免费；
控制系统单元 免费保修2年（快递）；
黏度计组件 免费保修2年（快递，不含黏度计损坏）；
进样系统 免费保修2年（快递）；
JWC-32C（含加长） 免费保修2年；
XWC-100/1 免费保修2年；
玻璃仪器 损坏无保修；
电脑部分 按电脑行业维保标准。
以上保修期限，以合同为准，无合同的，以此为准。
保修时限从供方发货时间起计。
黏度测试是一门手工技术活，需要学历，又要技师手艺，现在不好办啊！
Ncy-S1黏度全自动，整个过程自动完成，极少人工干预。
黏度测试的全自动实验技术，使：
整个实验过程，实现了更进一步的自动化；
有效降低了对实验人员的技能要求；
有效地将人员与有毒试剂尽可能地隔离；
进一步精简实验操作人员，有效减少支出；
有效减少管理者的烦心事；
独特的设计，新老机兼容，用户的福星。
附录:全自动黏度测试系统的构成
全自动黏度仪只包含了自样品溶解后，进入仪器进样机构后的工作，实现了全自动的过程，并未涉及溶液配置及溶样的过程，而这些过程中，操作人员与有毒有害的物质接触的机会更多，距离更近，而溶液配置精度更是影响到测试结果的重要因素之一。
要构成一个比较完善的全自动测试系统，还应配置：
1．自动配液——自动配液仪，实现一键配液
PY-1自动配液仪，配置样品的浓度精度可高达0.1%，而样品的称量也不再要求这么苛刻，只需差不多，然后按“配液”键，溶剂自动加入，配置浓度精度可自动达到0.1%，被称为“一键配液”。操作者基本与溶剂无缘接触。

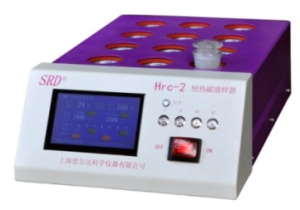

2．样品的快速溶解-HRC恒热磁溶样器
样品在溶剂中往往有个漫长的溶解时间，甚至长达多个小时，有的样品需要在尽可能高的温度下搅拌溶解，以加速完成，因为过高的温度，过长的时间易于造成样品的降解，所以应有精确的控制，HRC恒热磁溶样器就为实验解了这个难。
HRC恒热磁溶样器最多可同时用于12件或24件样品的溶解。

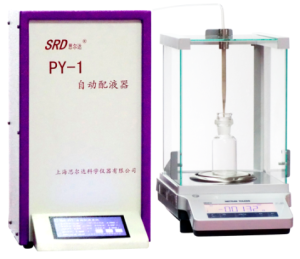

自动配液仪与恒热磁溶样器的外形见下图：
